ZXCM16K-170-AL
ZXCM 高精度双侧远心镜头
型号规格
产品实物图

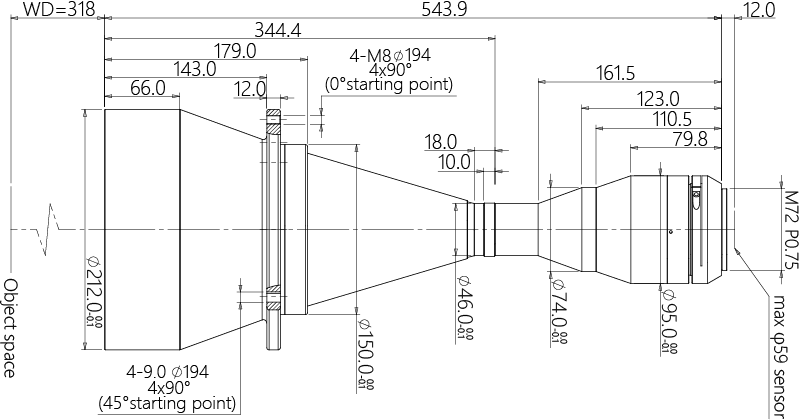

尺寸图
产品参数
| 型号 | ZXCM16K-170-AL | |
|---|---|---|
| 系列 | ZXCM | |
| 支持CCD尺寸(Φmm) | 59 | |
| 放大倍率β(x) | 0.347 | |
| 物方工作距WD(mm) | 318±5 | |
| 像方F/# | 8.7 | |
| 物方景深DOF(mm) | ±5.3@F16 | |
| 镜头总长(mm) | 543.9 | |
| 镜头接口 | M72 | |
| 像方MTF30(lp/mm) | >90 | |
| 像方畸变(% max) | <0.1 | |
| 物方远心度(° max) | <0.1 | |
