ZXJ-1240-20MP
1″ 靶面 · 微距 / 近摄 FA 定焦
型号规格

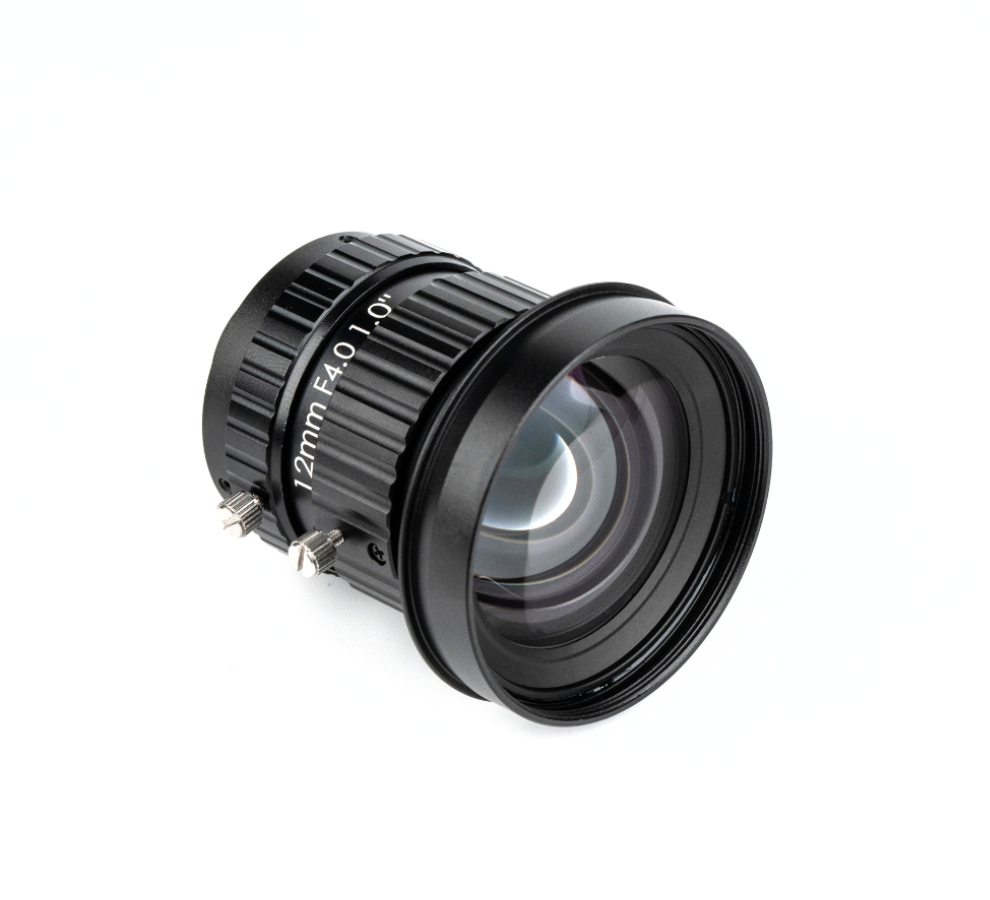

产品实物图

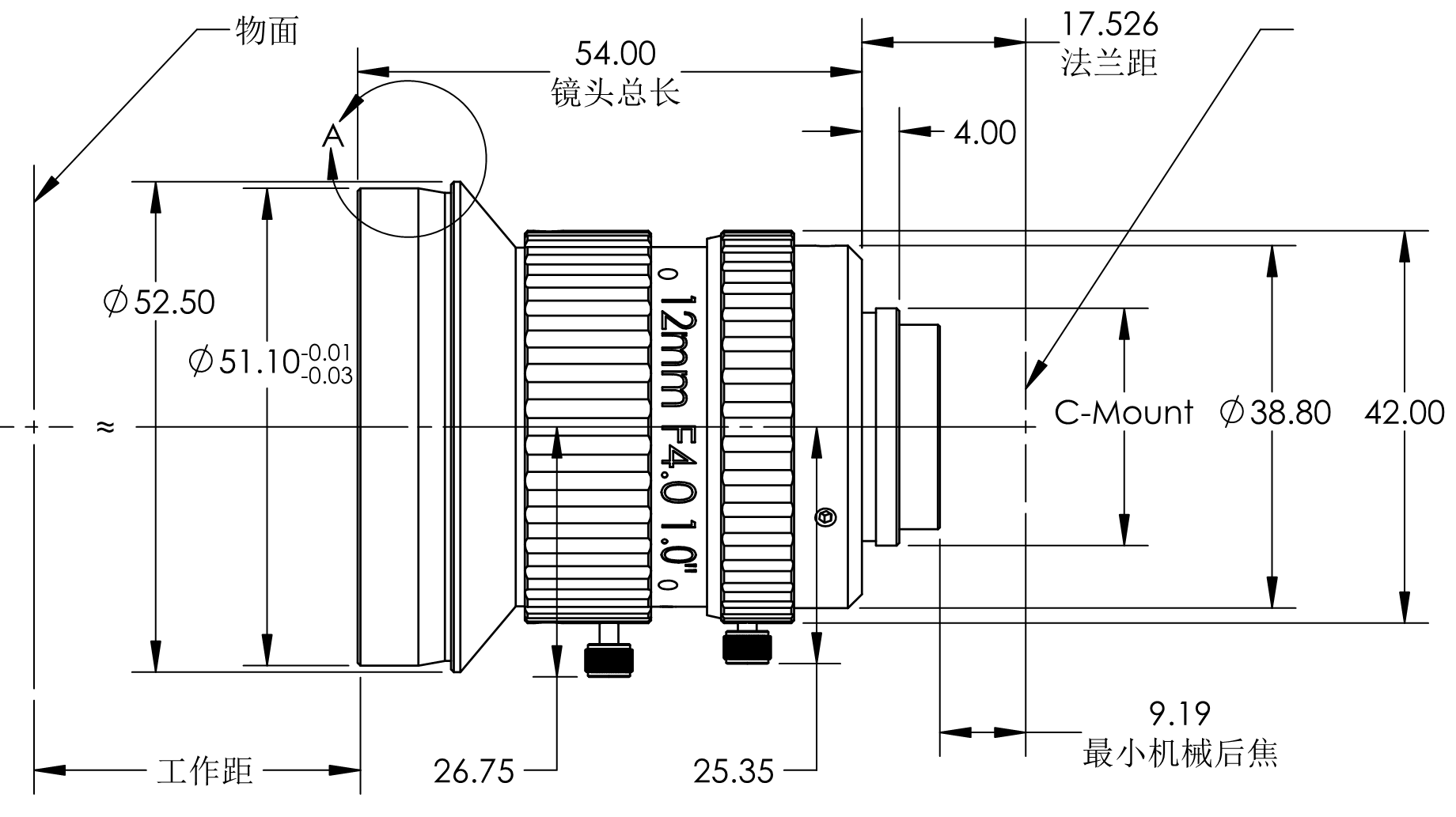

产品尺寸
产品参数
| 型号 | ZXJ-1240-20MP |
|---|---|
| 焦距 | 12mm |
| 像圆尺寸 | Ø16mm 1″ |
| 分辨率 | 2000万像素 |
| 芯片尺寸 | 1″ |
| 像素尺寸 | 2.4μm |
| 接口 | C接口 |
| 可变光圈 | F4.0–F11 |
| 工作距离 | 150mm～∞ |
| 滤镜接口 | 51.10V口 |
| 温度范围 | -20℃～+60℃ |
工作物距 · 光学参数矩阵
| 工作物距 （mm） | 共轭距 （mm） | 镜头长度 （mm） | 放大率 | 光学畸变 % | 1″ 2000万 | 2/3″ 800万 | 1/1.7″ 1200万 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | |||||
| 13.133 | 8.755 | 7.825 | 7.803 | 7.4 | 5.6166 | |||||
| 150 | 222 | 54 | 0.075 | -0.0265 | 174.8 | 115.3 | 102.9 | 102.6 | 97.2 | 73.6 |
| 250 | 322 | 54 | 0.045 | -0.0162 | 291.5 | 193.1 | 172.3 | 171.9 | 162.9 | 123.3 |
| 350 | 422 | 54 | 0.032 | -0.0103 | 404.9 | 268.8 | 240 | 239.3 | 226.8 | 171.8 |
| 450 | 522 | 54 | 0.025 | -0.0065 | 517.5 | 344.1 | 307.2 | 306.4 | 290.4 | 220 |
| 550 | 622 | 54 | 0.021 | -0.0039 | 629.9 | 419.2 | 374.3 | 373.3 | 353.8 | 268 |
| 650 | 722 | 54 | 0.018 | -0.002 | 742.2 | 494.3 | 441.4 | 440.1 | 417.2 | 316.1 |
| 750 | 822 | 54 | 0.015 | -0.0006 | 854.3 | 569.3 | 508.4 | 506.9 | 480.6 | 364.1 |
| 1000 | 1072 | 54 | 0.012 | -0.0019 | 1134.5 | 756.6 | 675.8 | 673.9 | 638.8 | 484.1 |
| 1250 | 1322 | 54 | 0.009 | -0.0034 | 1414.6 | 943.9 | 843.1 | 840.7 | 797 | 604 |
| 1500 | 1572 | 54 | 0.008 | -0.0044 | 1694.6 | 1131.2 | 1010.4 | 1007.5 | 955.2 | 723.9 |
