ZXJ-2360-0.23X
1″ 靶面 · 微距 / 近摄 FA 定焦
型号规格

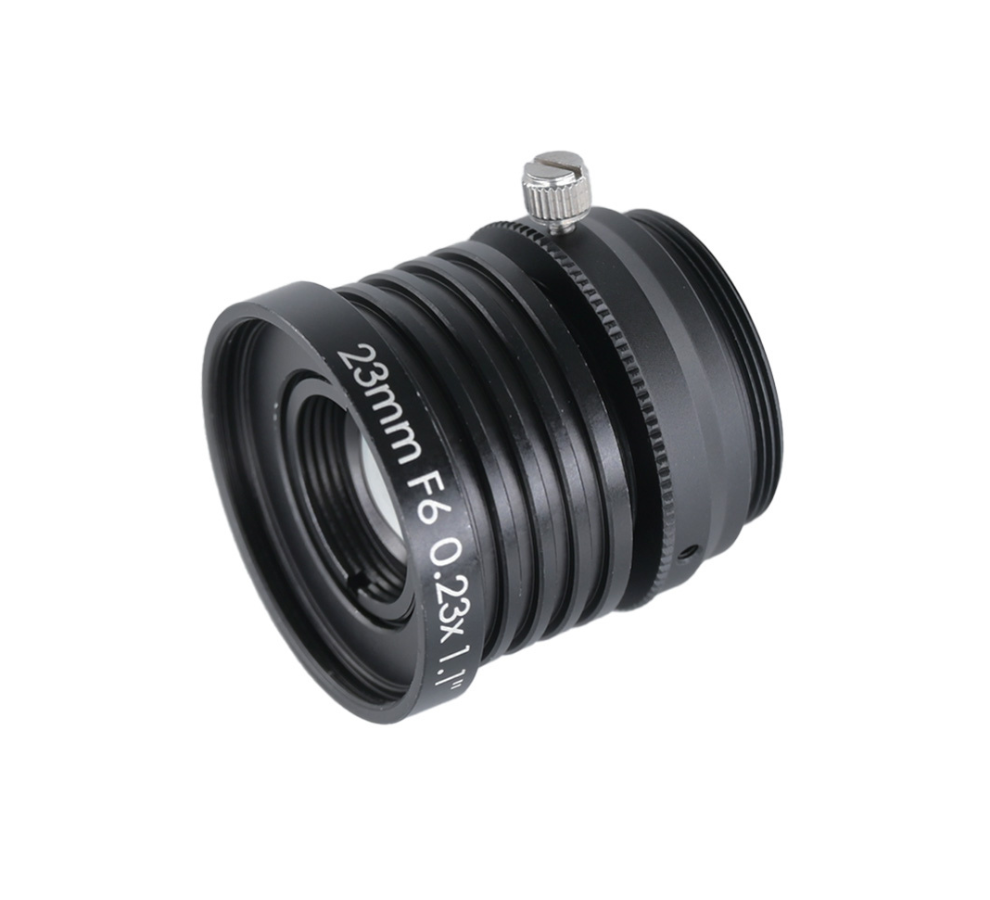

产品实物图

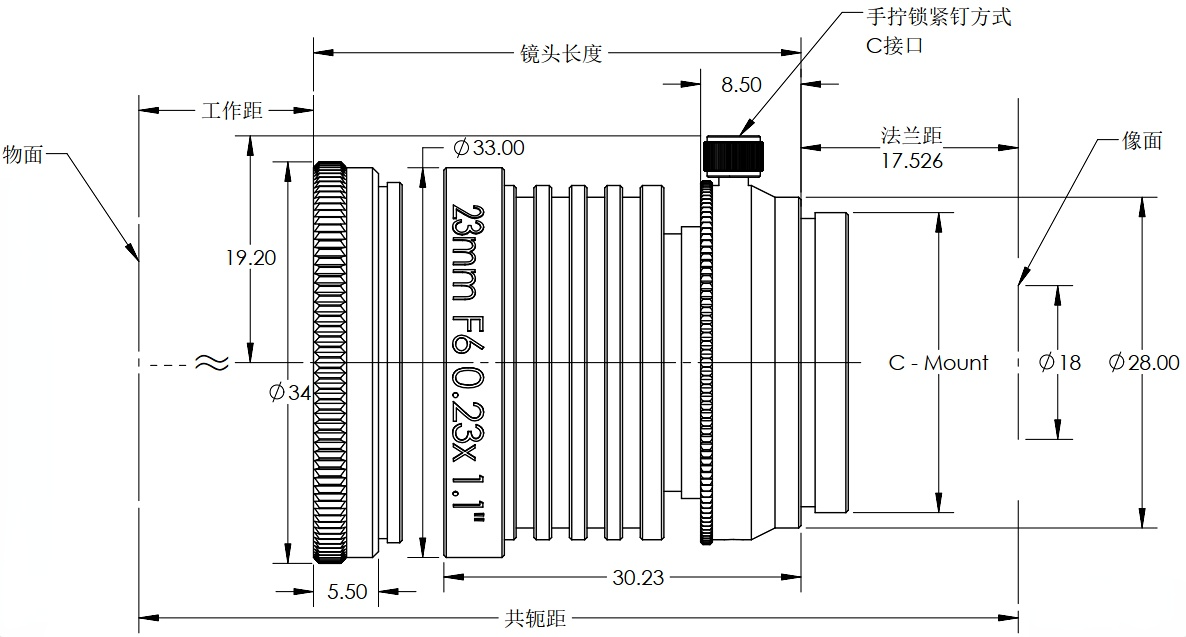

产品尺寸
产品参数
| 型号 | ZXJ-2360-0.23X |
|---|---|
| 焦距 | 23mm |
| 像圆尺寸 | Ø18mm |
| 分辨率 | 2500万像素 |
| 芯片尺寸 | 1.1″ |
| 像素尺寸 | 2.5μm |
| 接口 | C接口 |
| 可变光圈 | F6 |
| 工作距离 | 102mm |
| 滤镜尺寸 | M30.5×0.5 |
| 温度范围 | -20℃～+60℃ |
| 重量 | 49.3g |
物距 · 光学参数矩阵
| 物距 （mm） | 共轭距 （mm） | 镜头长度 （mm） | 放大率 | 光学畸变 % | 1.1″ 2500万 | 1″ 2000万 | 2/3″ 800万 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | |||||
| 12.8 | 12.8 | 13.133 | 8.755 | 7.825 | 7.803 | |||||
| 50 | 104 | 36 | 0.474x | -0.34 | 27 | 27 | 27.71 | 18.47 | 16.51 | 16.46 |
| 60 | 112 | 34 | 0.393x | -0.27 | 32.57 | 32.57 | 33.42 | 22.28 | 19.91 | 19.85 |
| 70 | 120 | 33 | 0.337x | -0.21 | 37.98 | 37.98 | 38.97 | 25.98 | 23.22 | 23.15 |
| 80 | 129 | 32 | 0.294x | -0.14 | 43.54 | 43.54 | 44.67 | 29.98 | 26.62 | 26.54 |
| 90 | 131 | 23 | 0.261x | -0.09 | 49.04 | 49.04 | 50.53 | 33.54 | 29.98 | 29.9 |
| 102 | 150 | 30 | 0.23x | 0.06 | 55.56 | 55.56 | 57.1 | 38.07 | 34.02 | 33.93 |
| 106 | 154 | 30 | 0.221x | 0.08 | 57.92 | 57.92 | 59.43 | 39.62 | 35.41 | 35.31 |
