ZXJ-3153-20MP
1″ 靶面 · 微距 / 近摄 FA 定焦
型号规格

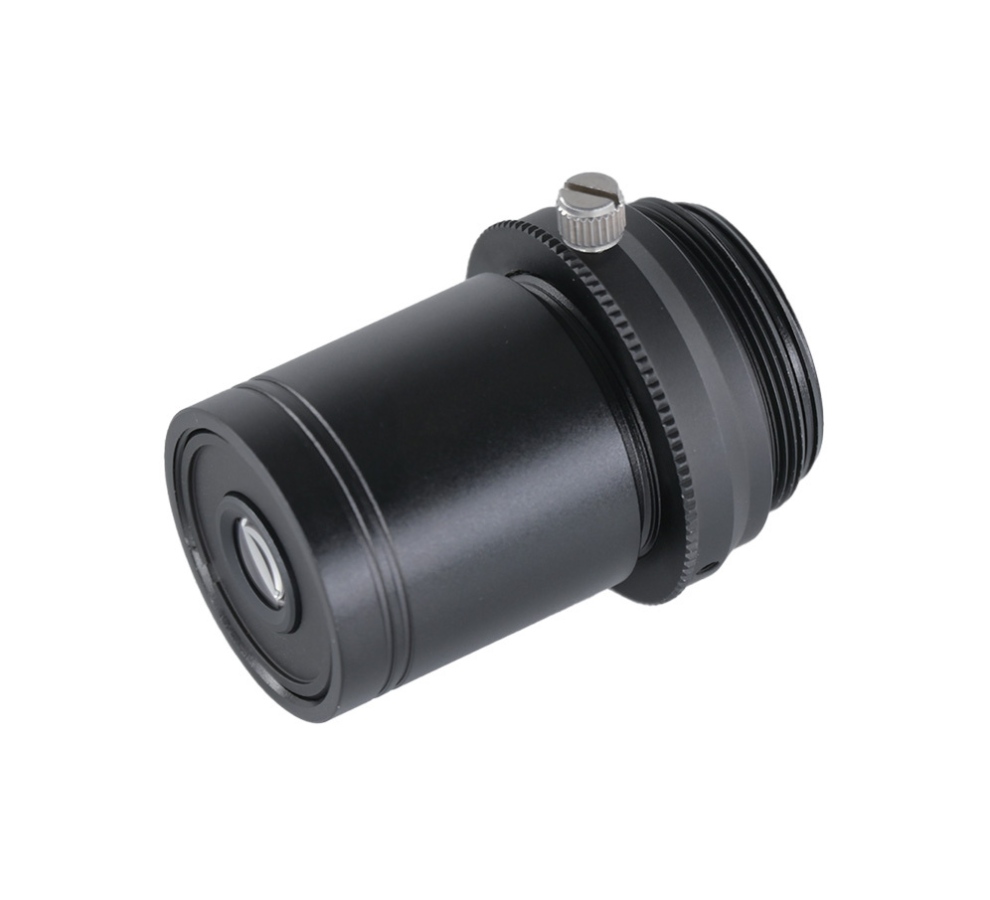

产品实物图

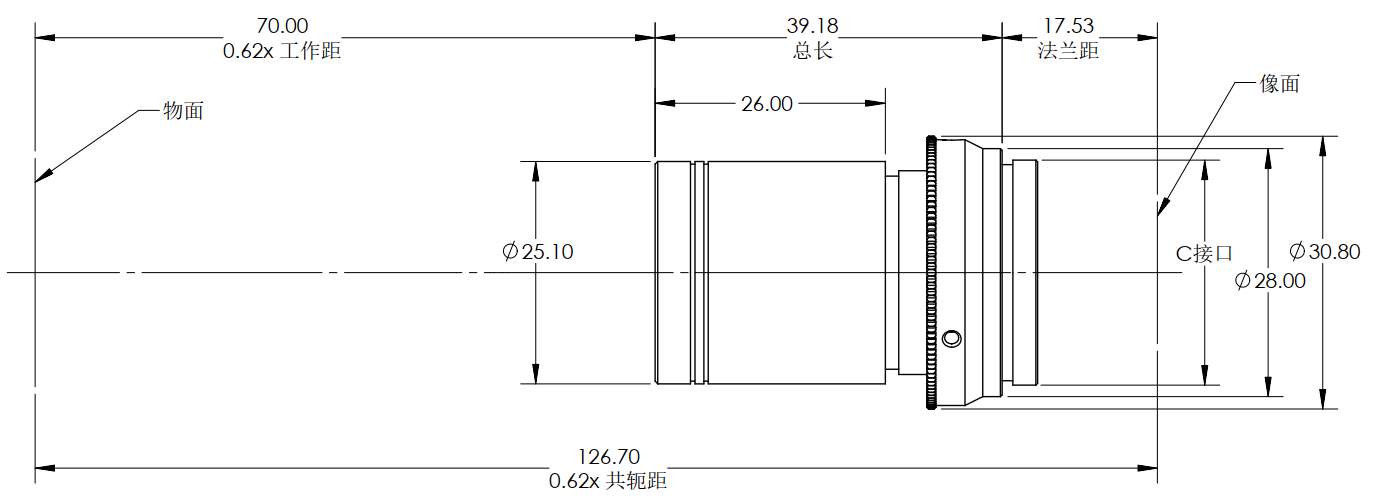

产品尺寸
产品参数
| 型号 | ZXJ-3153-20MP |
|---|---|
| 焦距 | 31mm |
| 像圆尺寸 | Ø16mm |
| 分辨率 | 2000万像素 |
| 芯片尺寸 | 1″ |
| 像素尺寸 | 2.4μm |
| 接口 | C接口 |
| 可变光圈 | F5.3 |
| 工作距离 | 49～70mm |
| 滤镜尺寸 | M30.5×0.5 |
| 倍率 | 0.62x–1x |
| 畸变 | 0.0015 |
工作距离 · 光学参数矩阵
| 工作距离 （mm） | 共轭距 （mm） | 镜头长度 （mm） | 放大率 | 光学畸变 % | 1″ 2000万 | 2/3″ 800万 | 1/1.7″ 1200万 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | |||||
| 13.133 | 8.755 | 7.825 | 7.803 | 7.4 | 5.6166 | |||||
| 40 | 126 | 69 | 1.571X | 0.06 | 8.36 | 5.57 | 4.98 | 4.97 | 4.71 | 3.58 |
| 50 | 120 | 52 | 1.042X | 0.01 | 12.6 | 8.04 | 7.51 | 7.49 | 7.1 | 5.39 |
| 60 | 122 | 44 | 0.78X | 0.07 | 16.84 | 11.22 | 9.63 | 9.6 | 9.1 | 6.91 |
| 70 | 127 | 39 | 0.632X | 0.16 | 21.08 | 14.05 | 12.05 | 12.02 | 11.4 | 8.65 |
| 80 | 133 | 36 | 0.519X | 0.25 | 25.3 | 16.87 | 23.23 | 23.16 | 21.96 | 16.67 |
