ZXJ-7538-20MP
1″ 靶面 · 微距 / 近摄 FA 定焦
型号规格

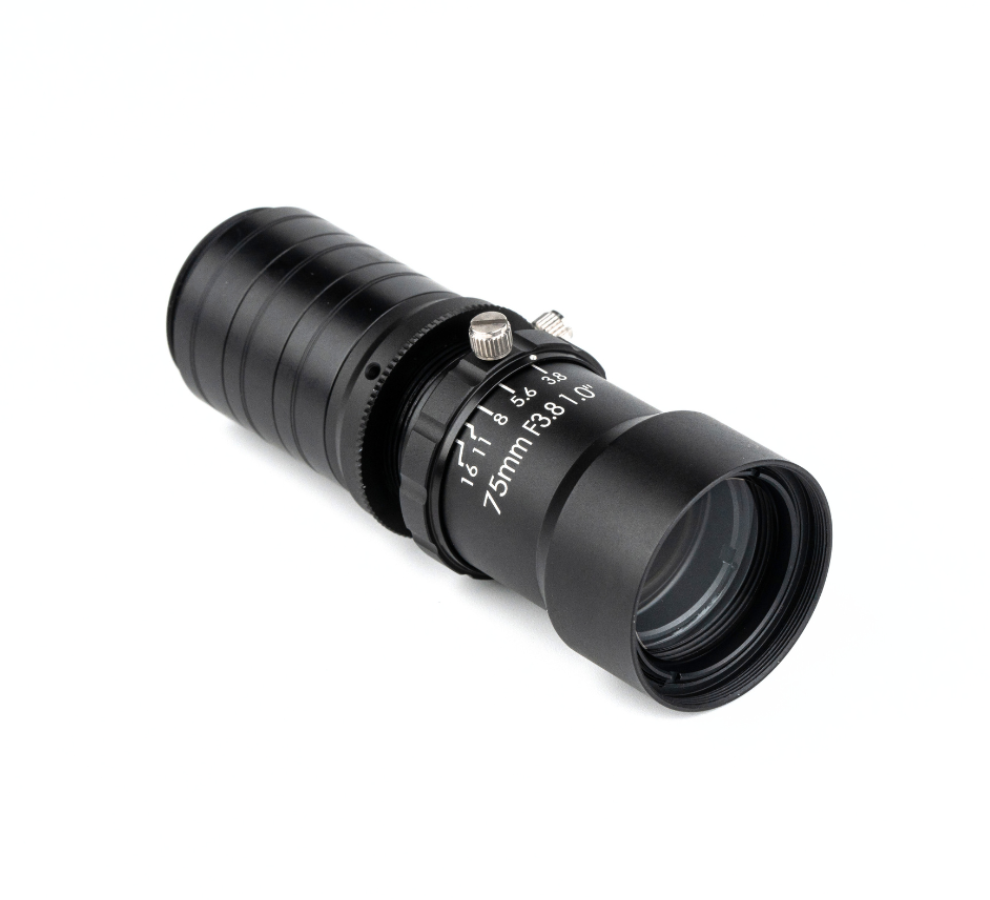

产品实物图

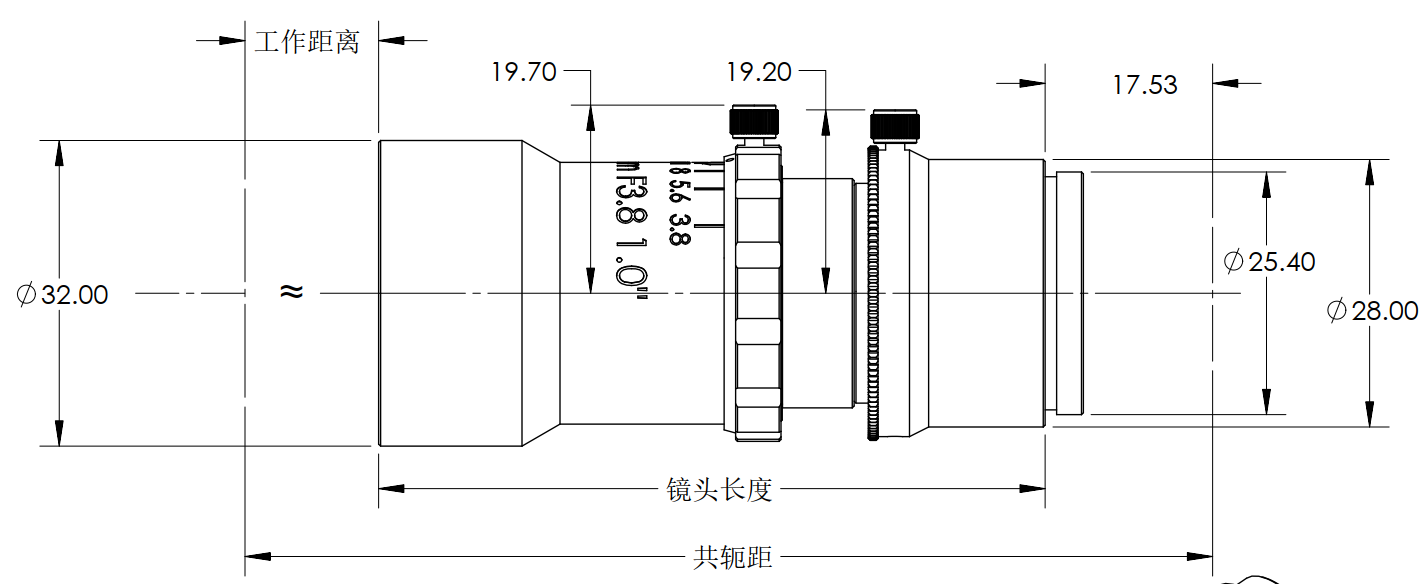

产品尺寸
产品参数
| 型号 | ZXJ-7538-20MP |
|---|---|
| 焦距 | 75mm |
| 像圆尺寸 | Ø16mm 1″ |
| 分辨率 | 2000万像素 |
| 芯片尺寸 | 1″ |
| 像素尺寸 | 2.4μm |
| 接口 | C接口 |
| 可变光圈 | F3.8–F16 |
| 工作距离 | 200mm～无穷远 |
| 滤镜尺寸 | M30.5×0.5 |
| 温度范围 | -20℃～+60℃ |
| C 接口延长圈尺寸 | |
|---|---|
| 工作距（mm） | 延长圈 |
| >1000 工作距 | 不需要 |
| 1000～500 | 10mm |
| 500～350 | 15mm |
| 350～300 | 20mm |
| 300～250 | 30mm |
| 250～225 | 35mm |
| 225～210 | 40mm |
| 210～200 | 45mm |
| 150 | 85mm |
工作距离 · 光学参数矩阵
| 工作距离 （mm） | 共轭距 （mm） | 镜头长度 （mm） | 放大率 | 光学畸变 % | 1″ 2000万 | 2/3″ 800万 | 1/1.7″ 1200万 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | 水平 mm | 垂直 mm | |||||
| 13.133 | 8.755 | 7.825 | 7.803 | 7.4 | 5.6166 | |||||
| 200 | 322.6 | 108.27 | 0.65 | 0.0007 | 20.14 | 13.44 | 12 | 11.98 | 11.36 | 8.61 |
| 250 | 357.8 | 93.47 | 0.453 | 0.001 | 28.88 | 19.26 | 17.22 | 17.18 | 16.3 | 12.35 |
| 300 | 399.88 | 85.55 | 0.348 | 0.0012 | 37.62 | 25.1 | 22.44 | 22.36 | 21.22 | 16.09 |
| 350 | 444.95 | 80.62 | 0.282 | 0.0014 | 46.34 | 30.92 | 27.64 | 27.56 | 26.14 | 19.82 |
| 400 | 491.59 | 77.26 | 0.238 | 0.0015 | 55.04 | 36.74 | 32.84 | 32.74 | 31.06 | 23.56 |
| 500 | 587.3 | 72.97 | 0.181 | 0.0018 | 72.46 | 48.38 | 43.24 | 43.12 | 40.9 | 31.02 |
| 600 | 684.67 | 70.34 | 0.145 | 0.002 | 89.88 | 60 | 53.64 | 53.5 | 50.74 | 38.48 |
| 800 | 881.62 | 67.29 | 0.104 | 0.0022 | 124.68 | 83.26 | 74.44 | 74.22 | 70.42 | 53.4 |
| 1000 | 1079.91 | 65.58 | 0.081 | 0.0024 | 159.48 | 106.52 | 95.22 | 94.96 | 90.08 | 65.95 |
