背景：光束质量分析对成像链路的要求
光束质量分析（Beam Profiling） 用于测量与鉴定激光及宽谱光束的空间特性，是对功率/能量计等单点测量的重要补充。工程上常关注：
- 空间能量或强度分布
- 光束宽度、质心、椭圆率与方向
- 高/低强度区域的动态范围与线性响应
分析系统的目标，是在不引入额外光学干扰的前提下，真实还原光束本身的强度分布——这对激光加工监控、科研光学平台与半导体制程中的光束诊断尤为关键。
盖玻片为何会成为「隐形干扰源」
工业面阵与 SWIR 相机传感器表面通常覆有一层保护盖玻片（Cover Glass），用于防尘、防潮与机械防护。但在光束分析等反射敏感应用中，这层玻璃可能带来：
| 现象 | 典型表现 | 对分析的影响 |
|---|---|---|
| 盖玻片表面/内部颗粒散射 | 图像中出现固定或随机斑点 | 误判为光束散斑或污染 |
| 抗反射（AR）层局部污染或老化 | 不均匀反射、鬼影 | 强度分布失真，质心偏移 |
| 玻璃—空气界面反射 | 二次反射、光晕 | 高动态范围场景下饱和或对比度下降 |
| 额外透射界面 | 有效量子效率（QE）下降 | 弱信号波段信噪比不足 |

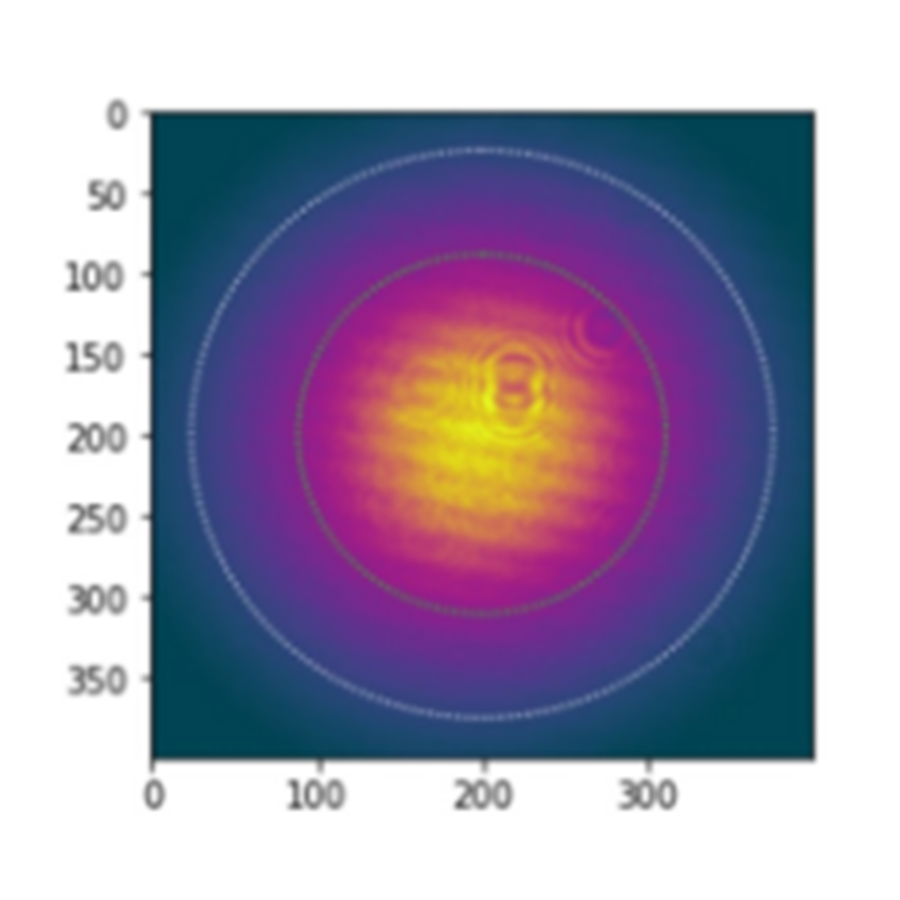

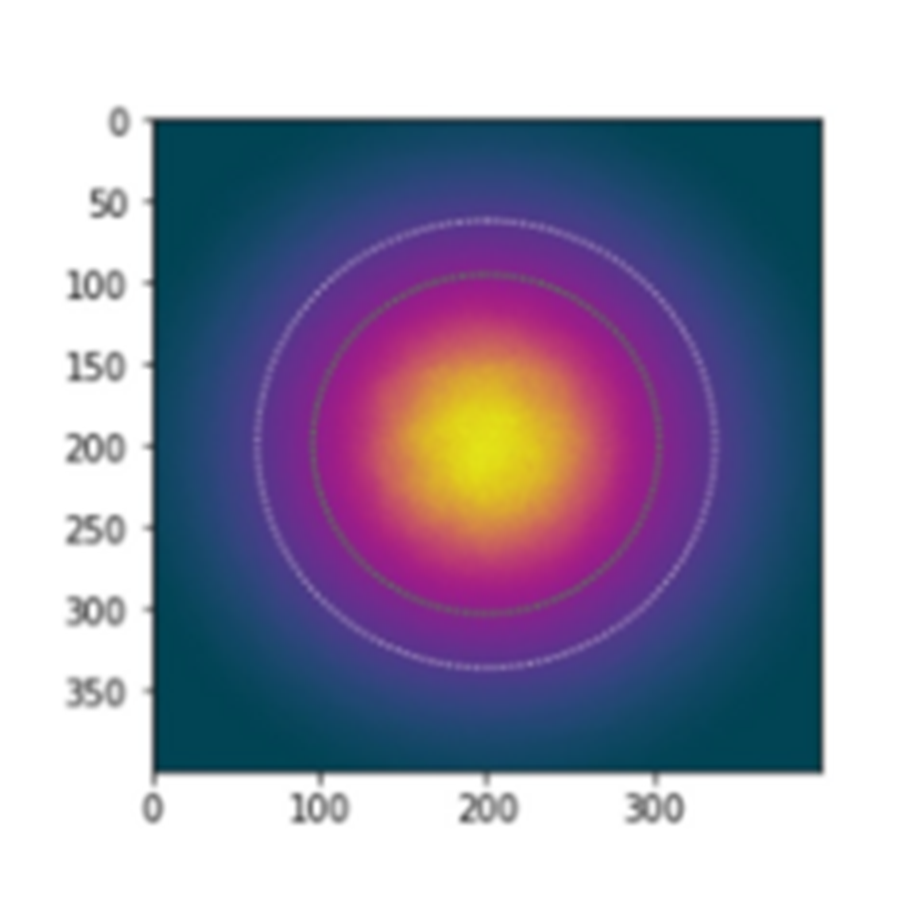

上图对比示意：保留盖玻片时，光路中的反射与散射更易在光束分析图像中表现为伪影。
RCG 方案：去除传感器盖玻片
RCG（Removed Cover Glass，去除传感器玻璃） 指在出厂或定制阶段移除传感器保护盖玻片，使感光面直接暴露于工作光路。Allied Vision 为配备 Sony IMX 系列传感器的 Alvium 相机，以及多数 SWIR（InGaAs） 机型提供 RCG 选项，可配合标准外壳、接口与 GenICam 软件栈交付。
RCG 带来的主要收益：
- 消除盖玻片颗粒散射与 AR 层污染引起的固定伪影
- 降低玻璃界面二次反射与光晕
- 整体量子效率提升，弱信号与 UV / NIR / SWIR 波段更易获得可用信噪比
- 支持光纤阵列、像增强器等器件更贴近传感器面的耦合（需按项目评估机械与洁净方案）
注意： RCG 相机失去盖玻片物理防护，对环境洁净度、安装方式与维护流程要求更高，通常需在洁净间或密封光路中使用，并制定防尘与清洁 SOP。

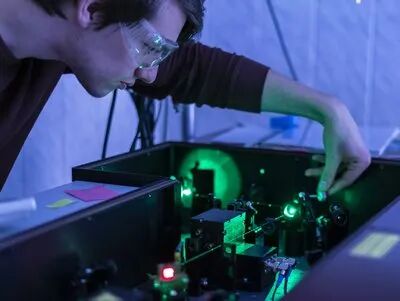

光束分析相机选型要点
为光束质量分析系统选型时，除 RCG 外，建议综合评估以下维度（可与 Alvium 面阵系列 及 Goldeye SWIR 系列 对照）：
| 维度 | 说明 | 工程建议 |
|---|---|---|
| 光谱范围 | 是否覆盖待测激光/光源波长 | UV–Vis–NIR 可选 Alvium；SWIR 选 Goldeye / Alvium SWIR |
| 空间分辨率 | 像元尺寸与传感器总像素 | 像元越小越利于解析细光束结构；需与光束直径匹配 |
| 传感器尺寸 | 有效感光面对角线 | 应完整覆盖光束截面，避免截断或需软件拼接 |
| 动态范围 | 高低强度同时不失真 | 高功率主瓣 + 弱散射翼部并存时尤为重要 |
| 噪声水平 | 读出噪声与暗电流 | 低噪声减少颗粒感，避免与真实散斑混淆 |
| 线性度 | 像素值与光强关系 | 定量分析不同强度层时需高线性响应 |
| 数据接口 | GigE / 5GigE / USB3 / Camera Link / CSI-2 | 按带宽、线缆长度与主机架构选择 Alvium 子系列 |
| 光路设计 | 镜头、滤光与杂散光控制 | 即使采用 RCG，仍须避免机械件反射进入光路 |
Allied Vision 产品线与 RCG 覆盖
Allied Vision 相机光谱覆盖约 200 nm – 2200 nm，传感器尺寸可达 23 mm × 23 mm 量级，接口涵盖 GigE、5GigE、USB3、Camera Link 及 Alvium CSI-2 嵌入式选项，并兼容 GenICam，便于与现有视觉软件栈集成。
特别说明： 配备 Sony IMX 传感器的 Alvium 型号及多数 SWIR 传感器相机均可评估 RCG 变体，用于消除光路颗粒散射、AR 层污染及玻璃反射造成的图像缺陷。
SWIR 波段光束分析推荐路径
针对 短波红外（SWIR） 光束质量分析，可按项目对散热、体积与成本的约束，在以下路线中选型：
| 路线 | 代表系列 | 特点 | 适用场景 |
|---|---|---|---|

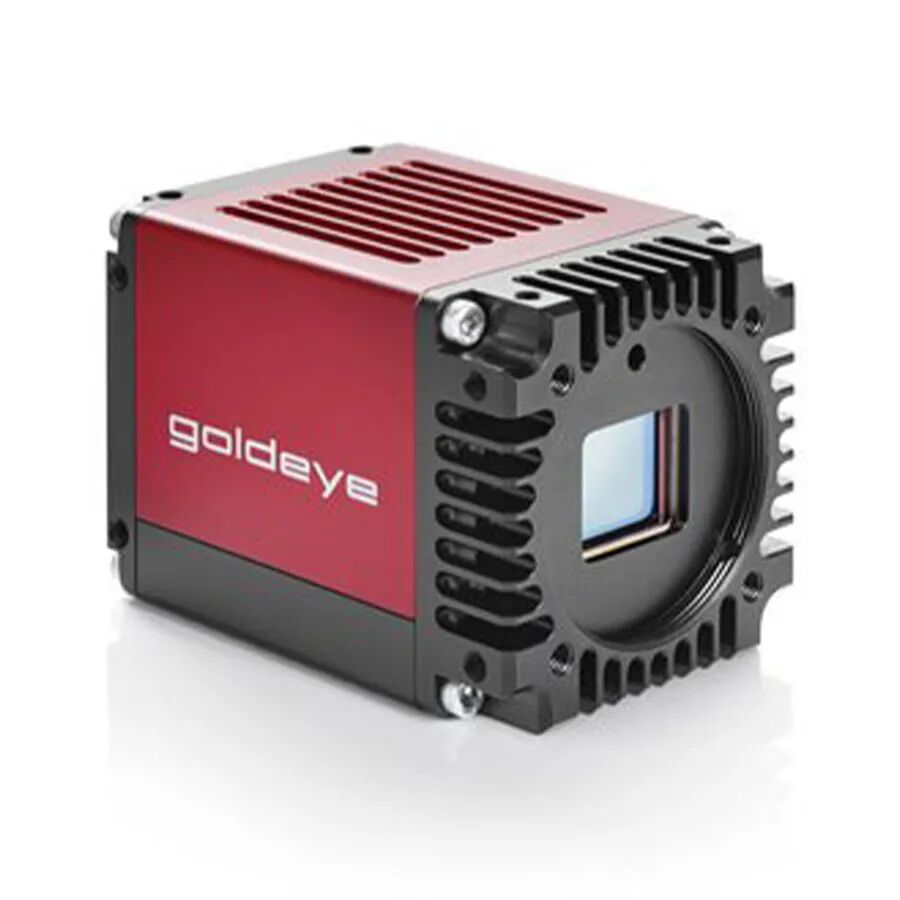

| 高端制冷 SWIR | Goldeye（PRO） | TEC 制冷、低噪声、高线性（含 2 点校正） | 弱信号、长时间积分、实验室级定量分析 |

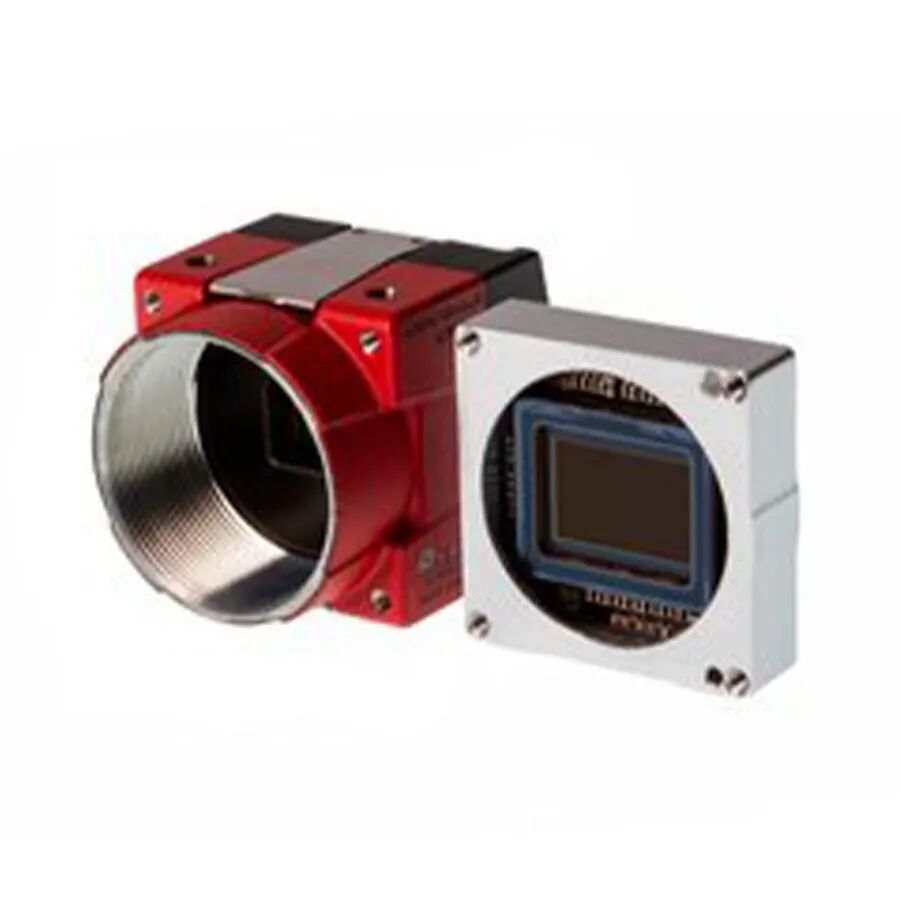

| 紧凑型 / OEM SWIR | Alvium SWIR 裸板 | 无 TEC、体积小，利于 SWaP+C 集成 | 嵌入式探头、空间受限的在线监测 |
两条路线均可结合 RCG 选项 与 2 点线性校正，在 SWIR 波段获得更干净的光束剖面数据。
若您的项目涉及 激光光束分析、UV 检测、光纤耦合成像或 SWIR 在线监测，且怀疑盖玻片反射/散射影响结果，欢迎通过 联系我们 说明光源参数与现有相机型号，我们将协助评估是否适合采用 RCG 方案。
