作者 / 机构：Hannes Wemming, Stefan B. Lindström, Lars Johansson, Zlatan Kapidžić（Saab AB / 林雪平大学）
World Leading Product
研究背景
Hannes Wemming（Saab Aeronautics）致力于发展预测螺栓连接强度的工业方法。其基于 Image Systems TEMA DIC 系统采集数据的研究 Identification of bearing failure in composite-aluminum bolted joints using digital image correlation 于 2022 年发表于 Composite Structures，并向公众开放。
Turn-Key Solution

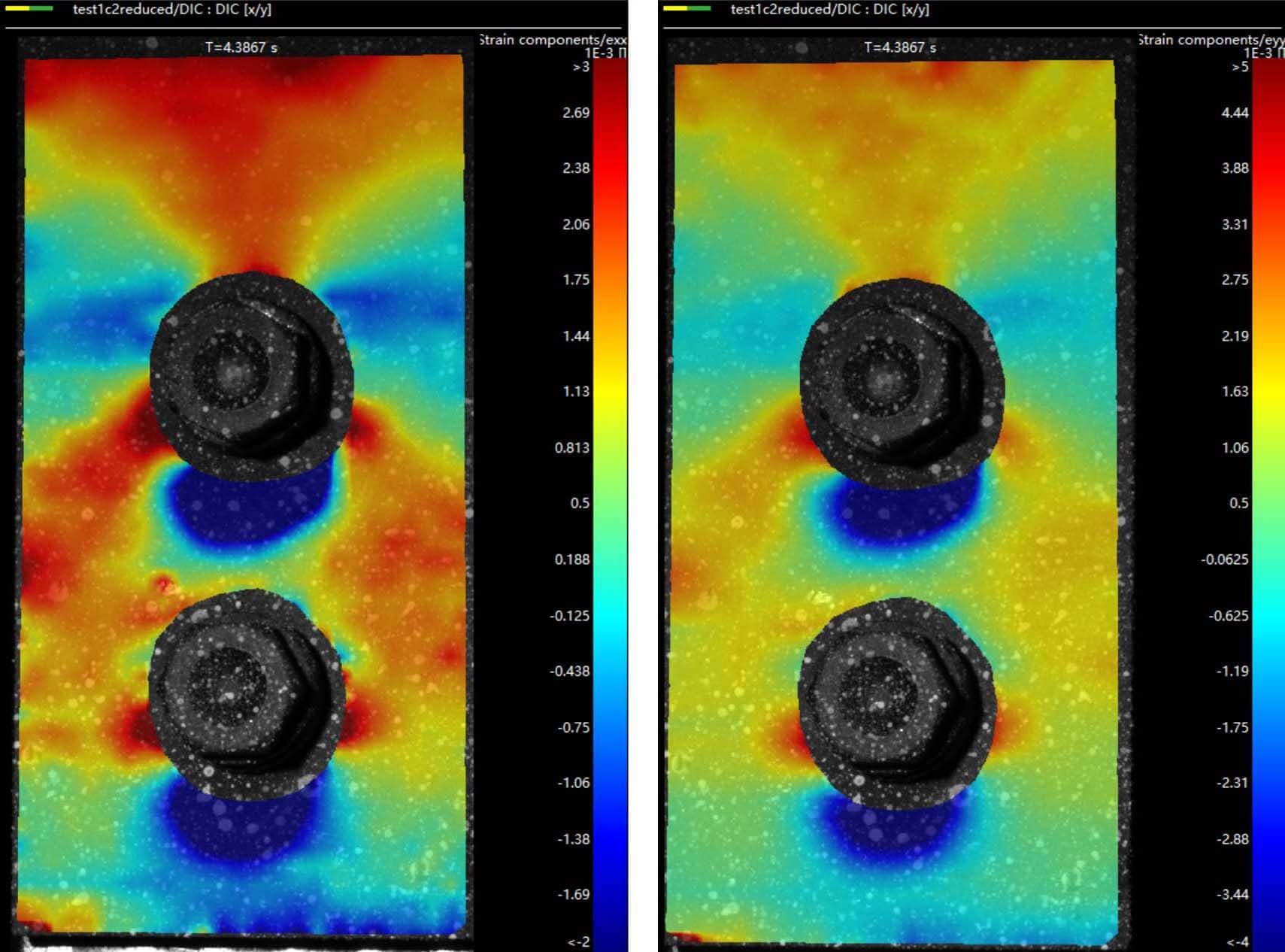

线应变（Exx / Eyy）
- DIC 结果清晰呈现拉伸试验中两螺栓周围水平与竖直方向的应变分布
- 便于定位高应变区与潜在失效起始点
Howland Analytical Strain vs DIC

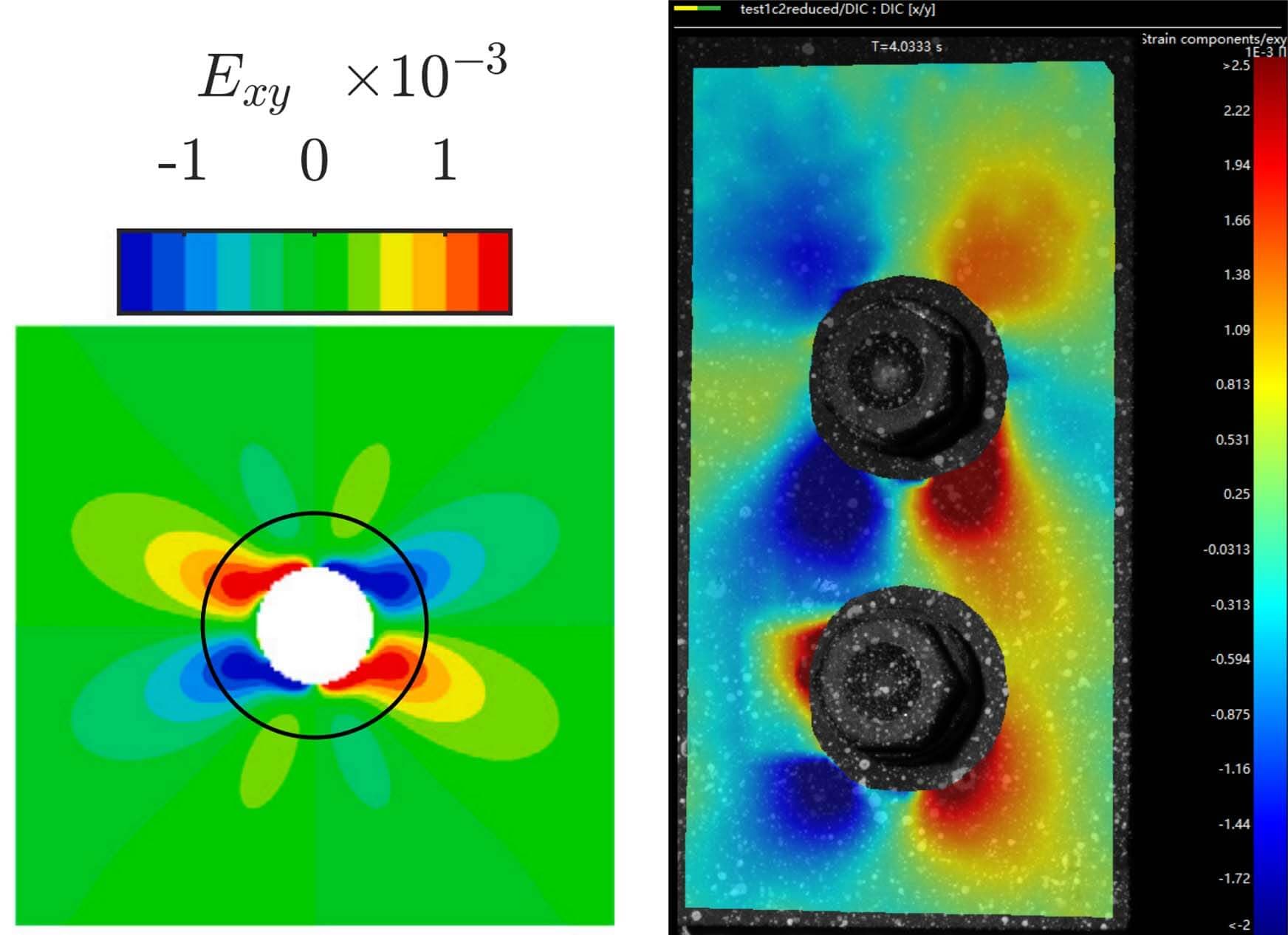

剪应变
- 全场剪应变直观展示拉伸过程中两螺栓周围的剪切状态演化
- 为承载失效机理识别提供依据
Turn-Key Solution

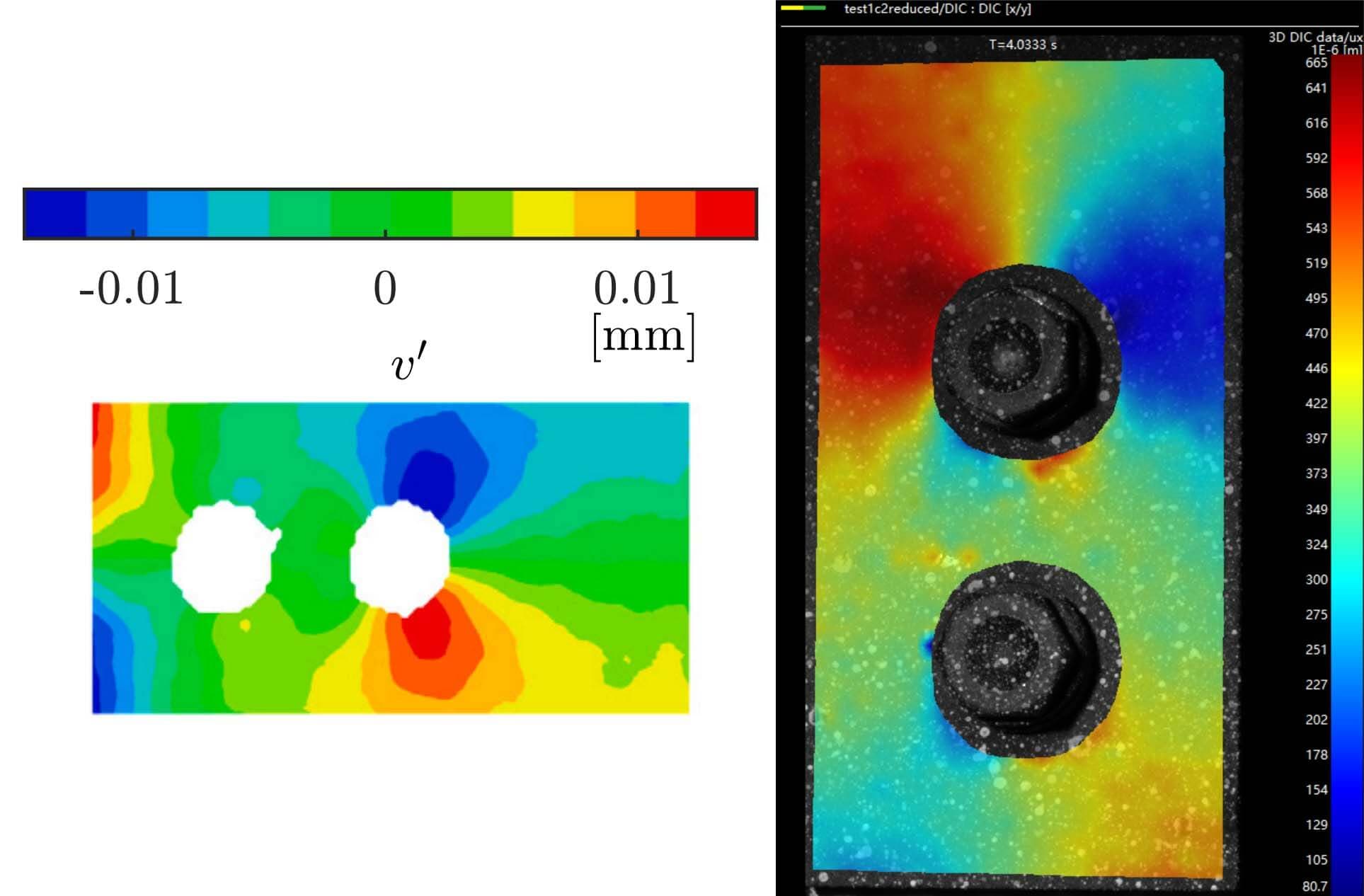

位移与弯曲效应
- 全场位移显示螺栓两侧位移不对称，顶部螺栓左侧位移显著大于右侧
- TEMA DIC 3D 可视化（含放大比例）呈现拉伸过程中的弯曲效应
- 复合材料在螺栓孔附近鼓出，指示局部材料永久变形与失效

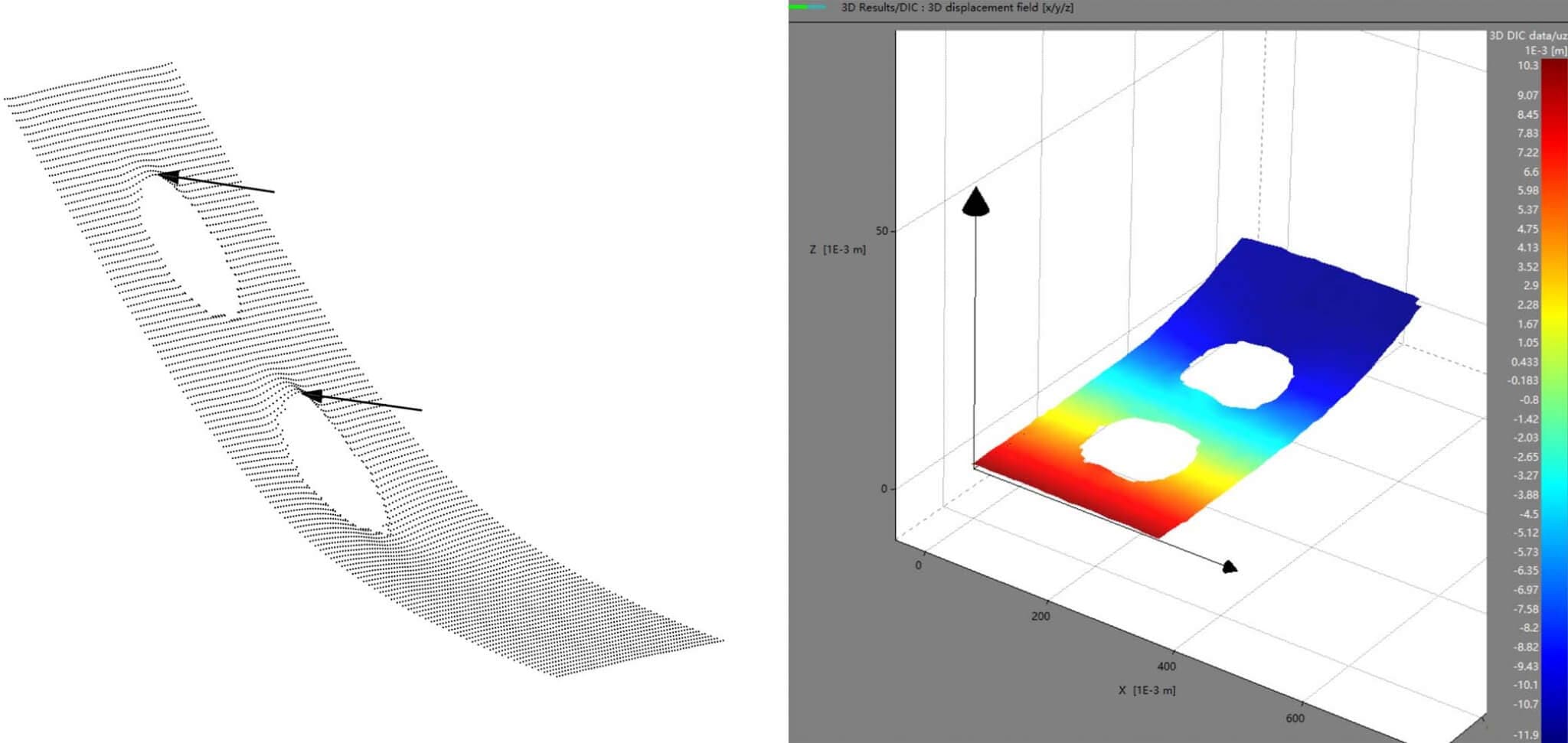

弯曲效应（3D）
三维可视化可放大显示拉伸过程中的弯曲变形，局部材料在螺栓孔附近永久鼓出，指示承载失效区域。
